前言

在工業液壓、潤滑系統乃至汽車發動機的油路設計中，外六角油塞（又稱油堵、螺塞）是最容易被低估卻又決定密封可靠性的核心元件。一個幾元錢的油塞失效，可能導致整臺設備漏油、液壓系統失壓，甚至引發發動機拉缸、減速機燒毀等動輒數萬損失的故障。本文結合行業標準、現場安裝經驗和全系列參數表，徹底講透外六角油塞的選型、安裝和維護要點，內容全部來自一線實踐，沒有半句空話。

1. 外六角油塞的本質：不是螺絲，是密封元件

很多人把外六角油塞當成普通螺栓，這是最大的認知誤區。普通螺栓的核心功能是連接緊固，靠螺紋摩擦力承載；而外六角油塞的核心功能是密封，螺紋僅起固定作用，真正的密封面是法蘭端面。
1.1 基礎結構拆解
標準外六角法蘭面油塞由三個功能段組成：

1. 外六角頭部：適配扳手拆裝，尺寸遵循標準對邊寬度系列，避免非標尺寸導致現場無工具可用

2. 法蘭密封盤：比螺紋直徑大的圓形凸臺，是密封的核心承壓面，可分散應力、防止油塞擰入過深，配合密封墊實現無滲漏

3. 螺紋段：公制細牙/英制管螺紋，與設備螺紋孔嚙合，僅起固定作用，不承擔密封功能
1.2 核心性能要求
合格的外六角油塞必須滿足三個基本條件：

· 法蘭端面平面度誤差≤0.05mm，無磕碰、劃痕，否則即使加大擰緊力矩也會滲漏

· 螺紋精度不低于6H級，與標準螺紋孔通止規適配，避免滑牙或擰入困難

· 材質強度符合工況要求，碳鋼油塞硬度≥HRC20，不銹鋼油塞硬度≥HRC18，避免擰緊時頭部變形

2. 全系列規格參數對照表

本文匯總了國內主流的JB/ZQ 4450（公制螺紋）、JB/ZQ 4451（英制管螺紋）兩大標準參數，以及市場現貨產品的實測數據，所有參數均經過實物驗證，可直接用于選型。

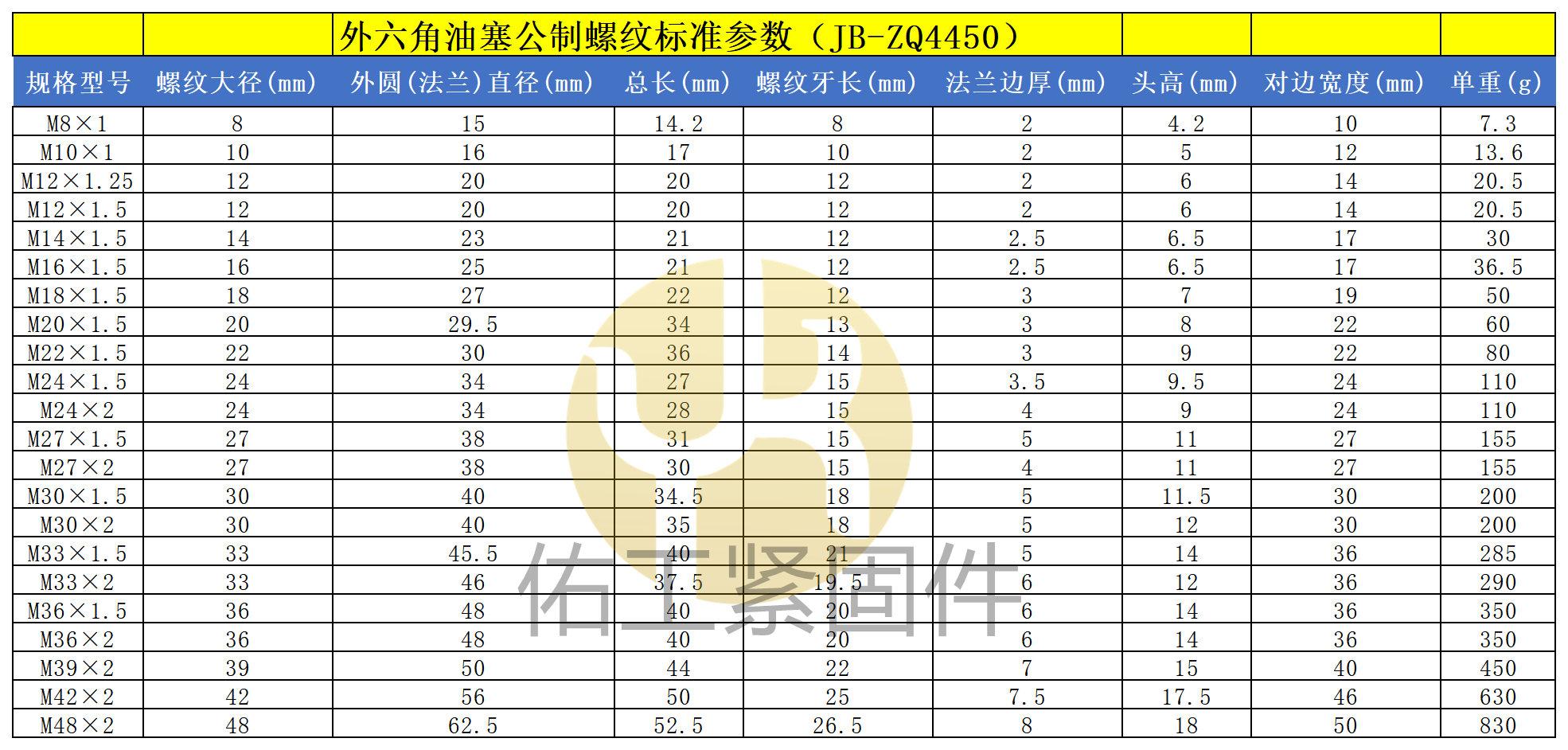

2.1 公制螺紋系列參數表（JB/ZQ 4450標準） 微信搜索公眾號：佑工緊固件  緊固件知識全知道  聯系方式：18330064396

公制細牙螺紋是目前應用最廣的油塞螺紋類型，螺距小、密封可靠性高，適用于大多數液壓、潤滑系統的鋼制殼體。

公制油塞選型提示：螺距1.5mm為通用細牙規格，除非設備有特殊標注，否則優先選擇1.5mm螺距，避免2.0mm粗牙密封性能不足的問題。

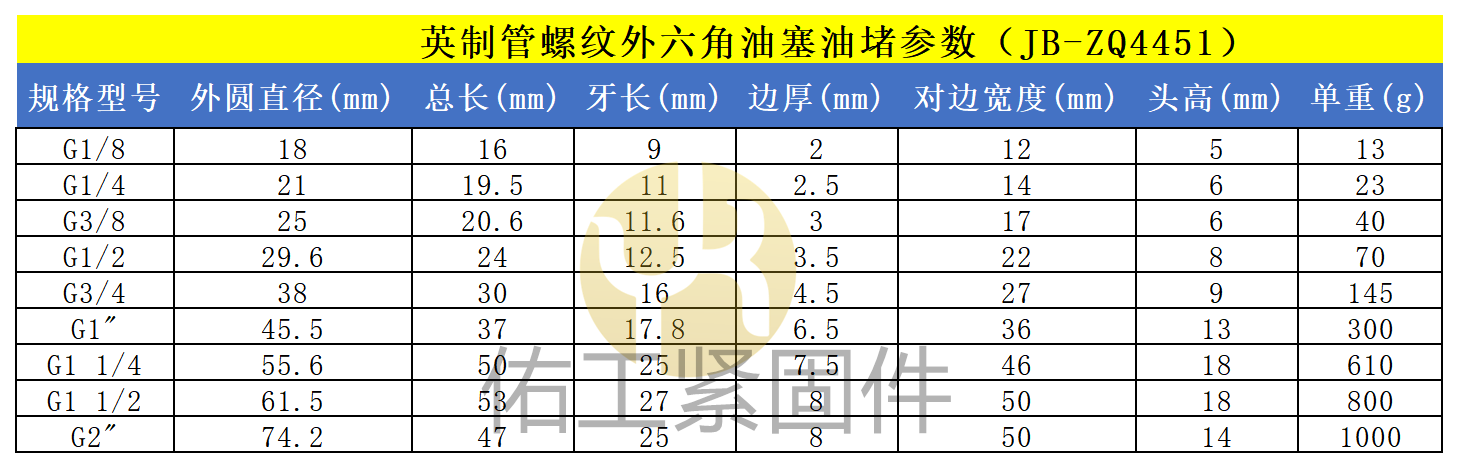

2.2 英制管螺紋系列參數表（JB/ZQ 4451標準）

英制管螺紋油塞主要用于進口設備、船舶管路和部分氣動系統，分為55°非密封管螺紋（G系列）和55°密封錐螺紋（Rc系列），兩者不可互換。

英制油塞選型提示：G系列直管螺紋必須搭配密封墊使用，Rc系列錐螺紋可通過螺紋變形實現自密封，高壓場景建議纏繞生料帶輔助密封。

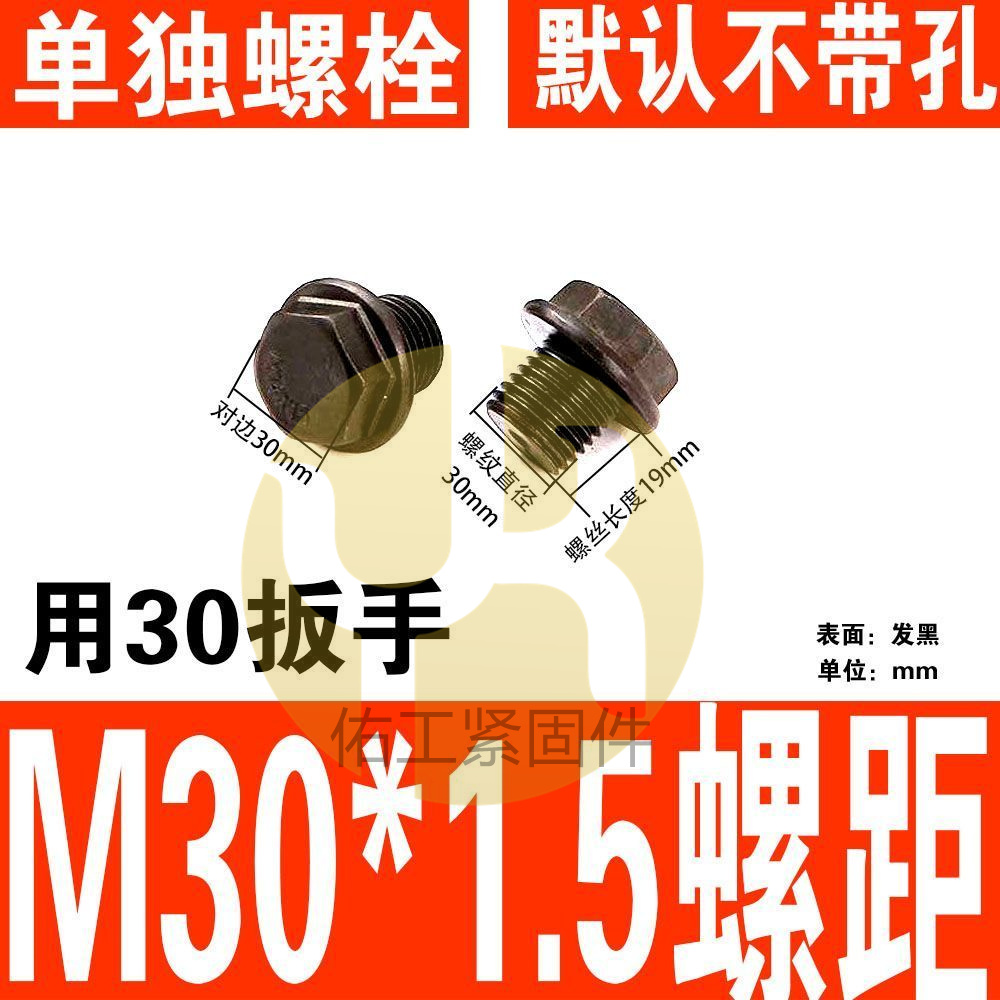

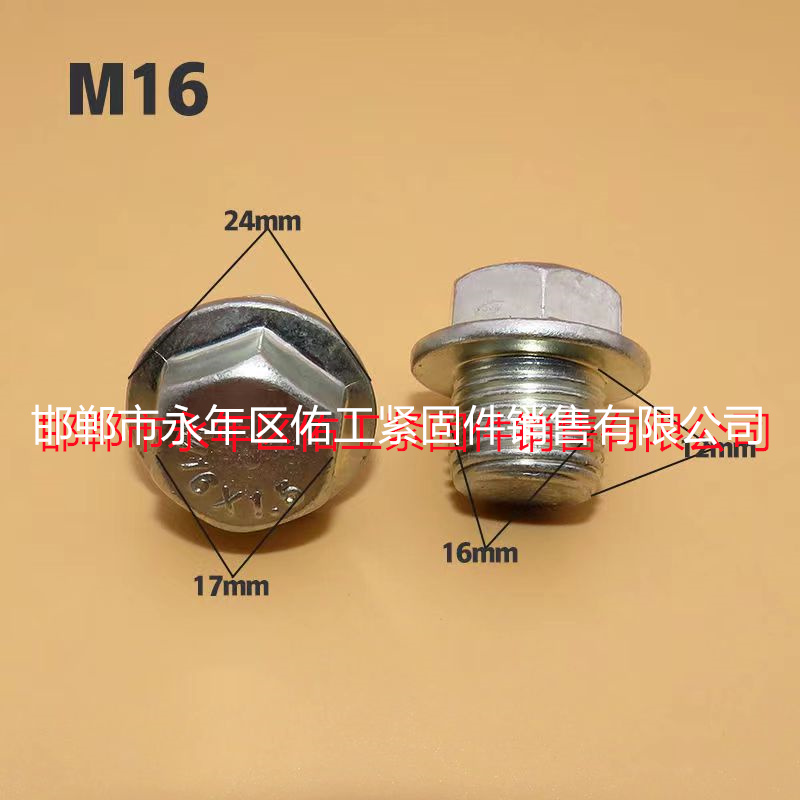

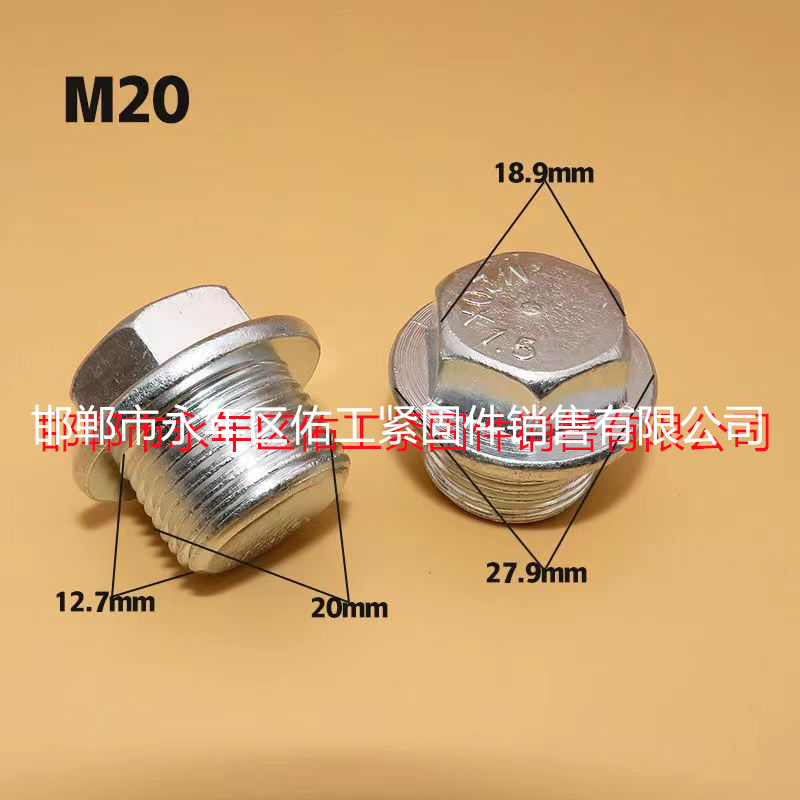

2.3 現貨產品實測參數表（碳鋼發黑款）

市場主流現貨產品參數與標準略有差異，下表為實測數據，可直接用于采購核對：

3. 選型避坑指南：90%的漏油問題都是選型錯了

很多現場漏油故障，根源不在于安裝，而在于選型階段就踩了坑。以下是最常見的4個選型誤區，以及對應的解決方法。
3.1 誤區一：只看螺紋直徑，忽略螺距
同樣是M10螺紋，有1.0mm、1.25mm、1.5mm三種螺距，螺距不對根本擰不進去，暴力擰入會直接損壞設備殼體螺紋。
正確做法：選型時必須確認三個參數：螺紋類型（公制/英制/錐螺紋）、公稱直徑、螺距，三者缺一不可。如果不知道螺距，用螺紋規測量，或者拿舊件對比螺牙密度，絕對不要憑經驗猜測。
3.2 誤區二：材質越貴越好
不銹鋼油塞比碳鋼貴3~5倍，但并不是所有場景都適用。普通液壓系統用碳鋼發黑油塞完全夠用，盲目用不銹鋼反而會因?yàn)椴讳P鋼硬度低，導致擰緊時螺紋滑牙。
材質選擇規則：

1. 普通礦物油、溫度≤80℃、壓力≤16MPa：選Q235碳鋼發黑油塞，性價比最高

2. 腐蝕介質、潮濕環境、食品級場景：選304/316不銹鋼油塞

3. 高壓（≥31.5MPa）、沖擊載荷場景：選40Cr合金鋼油塞，強度更高
3.3 誤區三：密封墊隨便選
密封墊是油塞密封的核心，選錯墊再好的油塞也漏。
密封墊選型規則：

4. 常規油溫（-20~120℃）、礦物油介質：選紫銅墊，可重復使用1~2次，密封可靠

5. 高溫（≥150℃）、化學介質：選鋁墊或聚四氟乙烯墊

6. 頻繁拆卸場景：選丁腈橡膠復合墊，密封效果好但每次拆卸必須更換
3.4 誤區四：長度越長越好
油塞螺紋長度只要超過螺紋孔深度的80%即可，過長的油塞會頂?shù)角惑w內部零件，或者導致螺紋孔末端的鐵屑被擠入油路，反而引發故障。
長度驗證方法：油塞擰到底后，法蘭面與設備端面完全貼合，無間隙即為長度合適。

4. 標準安裝流程：3步做到零滲漏

安裝外六角油塞不需要復雜技術，只要嚴格按以下步驟操作，基本可以做到100%無滲漏。
4.1 安裝前檢查

1. 清理螺紋孔：用壓縮空氣吹凈螺紋孔內的鐵屑、油污，用砂紙打磨法蘭貼合端面的毛刺、銹跡，確保端面平整無凸起

2. 試裝：不用密封墊，將油塞手動擰入螺紋孔，全程順暢無卡滯，擰到底后法蘭面與端面貼合，確認規格匹配

3. 準備密封件：紫銅墊使用前可輕微退火（用明火烤至暗紅色自然冷卻），提升密封性能；橡膠墊檢查無開裂、變形
4.2 安裝操作

4. 涂抹防卡劑：在油塞螺紋上均勻涂抹少量螺紋防卡劑（或二硫化鉬脂），防止長期使用后螺紋銹死，注意不要涂到法蘭密封面上

5. 手動預擰：帶上密封墊，用手順時針擰入油塞，至少擰入3圈以上，確認螺紋嚙合正確，沒有錯位

6. 力矩?cái)Q緊：用對應規格的套筒扳手，按規定力矩?cái)Q緊。沒有力矩表時，小規格油塞（M8~M16）擰到墊片輕微變形后再擰1/4圈即可，大規格油塞（M18及以上）擰到墊片變形后再擰1/6圈。
絕對禁止用管子加長扳手蠻力擰緊，輕則導致螺紋滑牙，重則把設備殼體擰裂。
4.3 密封性驗證

7. 靜態試驗：安裝完成后靜置30分鐘，觀察法蘭結合面有無滲油

8. 壓力試驗：對油腔充壓至工作壓力的1.5倍，保壓10分鐘，無滲漏即為合格

9. 運行檢查：設備運行24小時后再次檢查，無滲油即為安裝合格

5. 常見故障處理方案

5.1 油塞滑牙擰不住
原因：螺紋孔損壞、油塞螺紋變形、擰緊力矩過大
處理方法：

1. 輕微滑牙：清理螺紋后涂抹螺紋鎖固膠，按正常力矩?cái)Q緊

2. 嚴重滑牙：將螺紋孔擴大一級，改用更大規格的油塞，或者采用螺紋鑲套修復
5.2 法蘭面滲油
原因：密封墊損壞、端面有雜質、擰緊力矩不足
處理方法：

3. 拆卸油塞，檢查密封墊和端面，更換損壞的密封墊，清理端面雜質

4. 按規定力矩重新擰緊，若仍滲漏，可在端面涂抹少量密封膠輔助密封
5.3 油塞拆不下來
原因：長期未拆卸螺紋銹死、上次擰緊力矩過大
處理方法：

5. 用錘子敲擊油塞六角頭側面，震松銹層，再嘗試拆卸

6. 用噴燈對油塞頭部加熱1~2分鐘，利用熱脹冷縮原理松開銹死的螺紋

7. 以上方法無效時，可在六角頭焊接一個螺母，通過新螺母拆卸，避免六角頭擰滑

6. 維護與更換周期

外六角油塞不是永久件，必須按周期檢查更換：

1. 常規工況：每12個月檢查一次，如有松動復緊，密封墊每24個月更換一次

2. 高壓、高溫、振動工況：每6個月檢查一次，密封墊每12個月更換一次

3. 每次拆卸油塞后，必須檢查密封墊和法蘭面，如有損傷立即更換，不要重復使用老化的密封墊

后記

外六角油塞雖然是小零件，但直接關系到設備的可靠運行。選型時多看一眼參數，安裝時多按一下規程，維護時多做一次檢查，就能避免絕大多數漏油故障。工業設備的可靠性，從來都不是靠高端元件堆出來的，而是靠每一個小零件的正確選用和安裝攢出來的。

本文所有參數均來自行業標準和實測數據，可直接用于選型和安裝參考，如有特殊工況疑問，可根據實際介質、壓力、溫度條件單獨評估。
