18330064396—— 從原理到應用，全面解析楔入式鎖緊技術的工程價值
傳統的彈簧墊圈依靠彈性產生的軸向摩擦力來阻止螺栓松動，在持續振動工況下容易失效。尼龍防松螺母在高溫環境中鎖緊性能下降，螺紋膠則面臨拆卸困難和重復使用受限的問題。
DIN25201 雙疊自鎖防松墊圈的出現，為這一難題提供了根本性的解決方案。它不依賴摩擦力，而是利用獨特的 楔入制鎖原理，通過幾何結構實現防松，被公認為目前最可靠的高性能防松元件之一。
DIN25201 雙疊自鎖墊圈由德國標準化協會（DIN）制定標準，同時符合 EN 64AA 歐標要求。國內最接近的國標為 GB/T 6187.2，國際標準對應 ISO 12127。
該產品在行業內常見的稱呼包括：雙疊自鎖墊圈、防松止退墊圈、楔入式鎖緊墊圈、洛帝牢墊圈、Nord-Lock 墊圈、史特牢防松墊圈等。

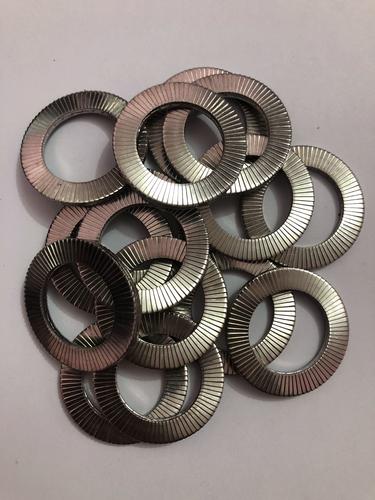

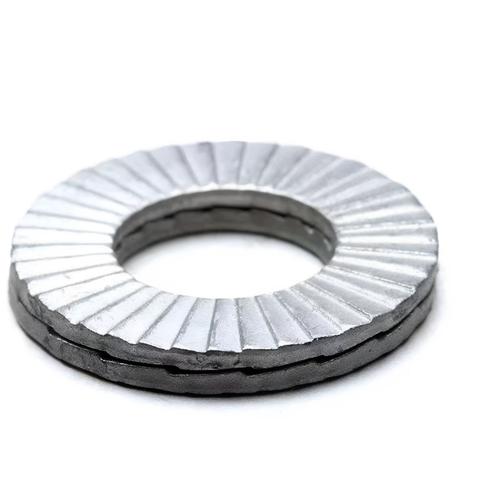

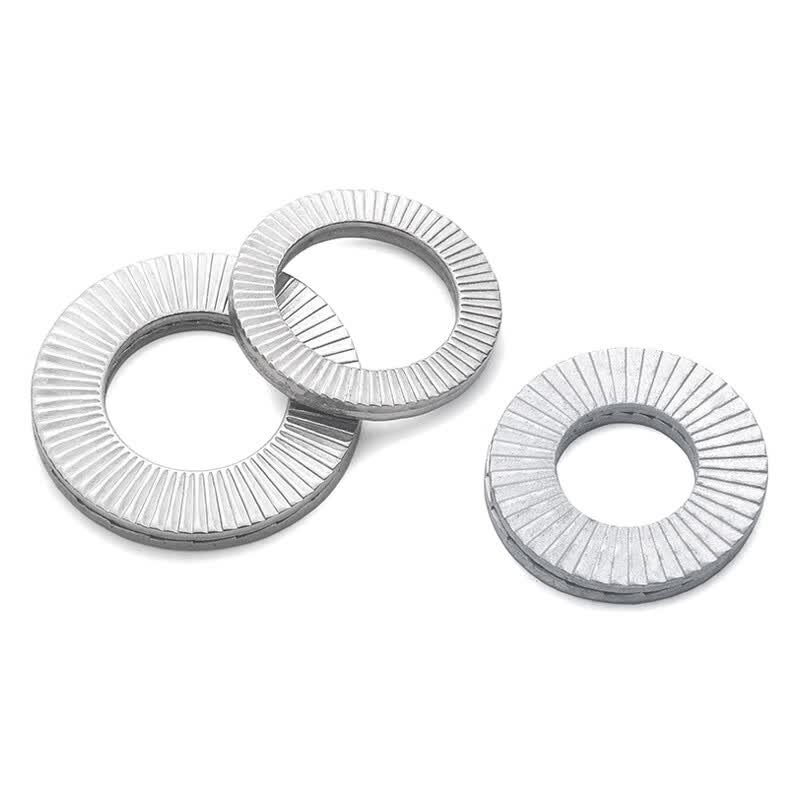

DIN25201 防松墊圈由 兩片相同規格的墊圈成對組成，每片墊圈具有兩個不同的工作面：
1. 外側 — 放射狀細齒（凸紋面），用于與接觸表面形成咬合
2. 內側 — 寬斜齒面（大齒面），傾斜角度大于螺栓螺紋的升角
安裝時，兩片墊圈的 內側斜齒面相對貼合，外側放射狀齒面分別朝向螺母/螺栓頭和被連接件表面。
第 1 步：擰緊咬合
當螺母或螺栓被擰緊時，外側放射狀齒面與被連接件表面形成緊密咬合，將墊圈固定在接觸面上，阻止其相對滑動。
第 3 步：動態自鎖
螺栓/螺母的每一次松動趨勢都被這種楔入效應所抵消，形成動態自鎖。即使預緊力因振動有所衰減，墊圈仍能持續提供鎖緊力，防止螺栓完全松脫。
簡而言之：普通防松元件"靠摩擦力抵抗松脫"，DIN25201 墊圈"靠結構鎖定位移"。
根據 GB/T 10431 橫向振動測試標準（M8 螺栓，夾緊力 17.75kN，振幅 ±0.8mm）的試驗結果表明：
1. 雙疊自鎖墊圈 — 防松效果最優，軸力衰減后趨于穩定不再變化
DIN25201 墊圈經過 DIN 65151 橫向振動測試，可承受 200 萬次 振動循環，殘余夾緊力保持率不低于 70%，遠超其他防松方式。

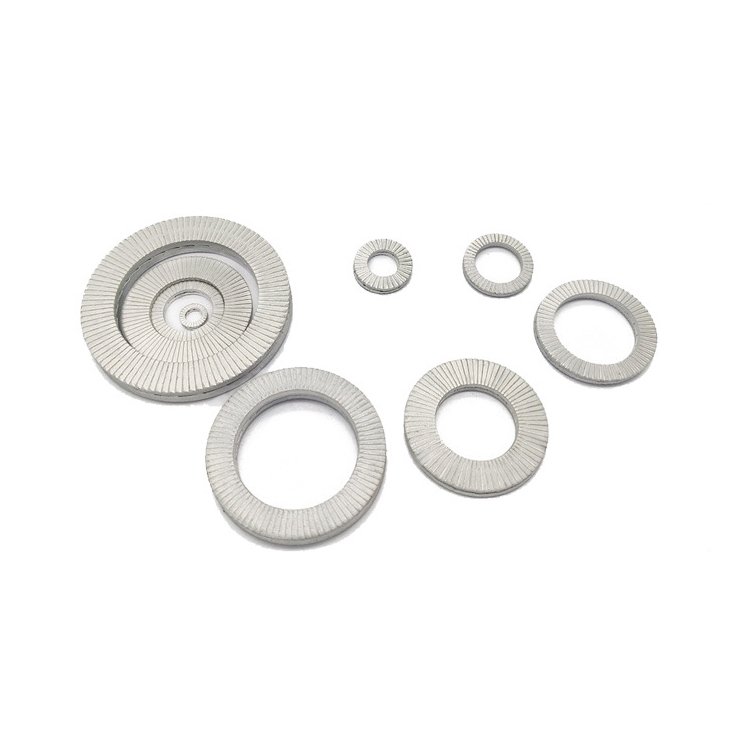

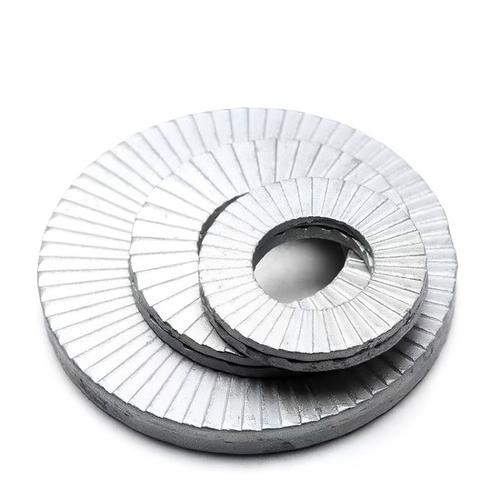

注：加大型（SP）外徑更大，載荷分散面積更廣，適用于軟基材連接、大孔或長孔螺栓連接、法蘭螺栓連接等場景。
特別說明：達克羅涂層采用德國德爾肯技術，不含六價鉻，無氫脆風險，耐鹽霧性能優異，是目前碳鋼防松墊圈的主流表面處理方案。
以下扭矩值為干燥無潤滑狀態下的參考值，低值適用于一般連接，高值適用于關鍵連接。
1. 潤滑狀態 — 有潤滑時，扭矩在干燥值基礎上降低 15% ~ 25%
1. 嚴禁與其他墊片混用 — 不可同時使用平墊圈、彈簧墊圈，否則會破壞楔入制鎖機制
3. 重復使用需檢查 — 齒面磨損嚴重時須更換，關鍵連接建議一次性使用
DIN25201 防松墊圈憑借卓越的防松性能，廣泛應用于以下行業：
1. 抗振動能力卓越 — 可承受 200 萬次振動循環，殘余夾緊力保持率 ≥ 70%
4. 可重復使用 — 非關鍵場景檢查后可重復使用 1 ~ 2 次
6. 溫度適應性廣 — 碳鋼型適用 -60°C ~ 400°C，不銹鋼型適用 -160°C ~ 800°C
7. 可與高強度螺栓配合 — 支持 8.8 ~ 12.9 級螺栓
1. 確定螺栓規格 — 根據連接螺栓的螺紋規格選擇對應墊圈規格
3. 選擇表面處理 — 根據耐腐蝕要求選擇達克羅、鍍鋅或洗白
4. 選擇類型 — 標準型用于常規場景，加大型用于軟基材或大孔場景
DIN25201 雙疊自鎖防松墊圈不是普通的緊固件配件，而是一套基于幾何結構的精密防松系統。它將連接可靠性從"操作依賴"轉化為"設計屬性"，從根本上解決了振動工況下的螺栓松動難題。
本文檔僅用于技術交流與產品宣傳，具體參數以實際產品檢測報告為準。
