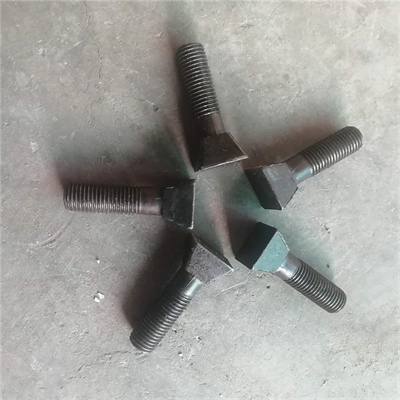

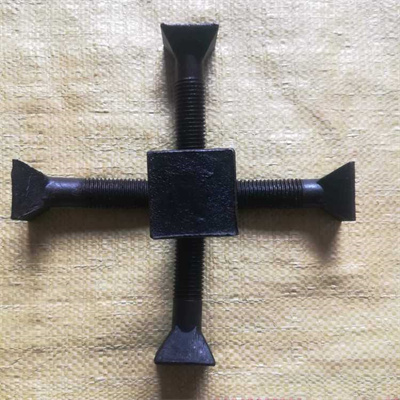

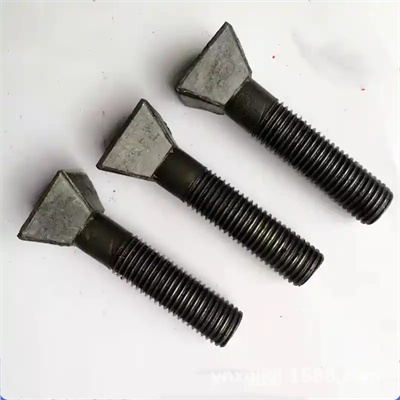

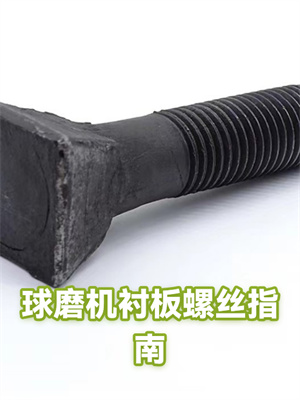

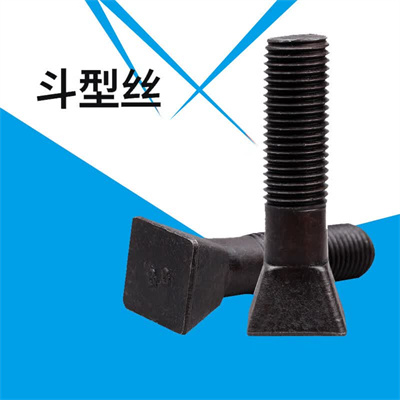

1. 頭部：正棱臺/倒梯形方頭，無開槽或內六角等擰動結構，安裝后沉入襯板凹孔中，與襯板工作面齊平，不額外占用磨機內部空間。

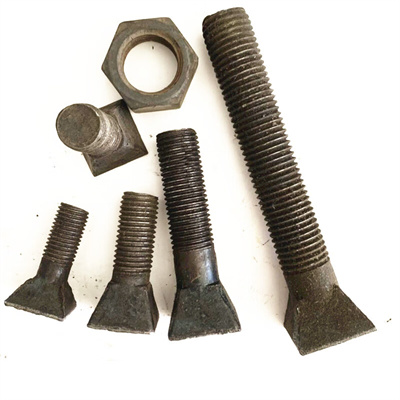

3. 螺桿（螺紋段）：帶有外螺紋的圓柱體，穿過襯板與筒體后伸出筒壁外側，配合螺母鎖緊。
球磨機螺栓（一級學科）→ 斗型螺栓（二級學科）→ 緊固件（三級學科）。
一臺大型球磨機筒壁上通常需要數百至上千顆斗型螺栓，從外部看猶如筒體上長出的"小刺"。
· 保護筒體：筒體不可替換且造價昂貴，襯板作為犧牲層承受鋼球與物料的沖擊和研磨。
· 傳遞能量：借助襯板表面形狀將鋼球提升至一定高度，產生沖擊力破碎物料。
同樣用于各類破碎機（如圓錐破碎機、顎式破碎機、反擊式破碎機）中襯板的固定，承受高強度的沖擊載荷。破碎機中使用的斗型螺栓其方頭尺寸通常比國標加大，以確保螺栓在壓鐵槽內不會轉動，減少維修頻次。
斗型螺栓共有 10 個性能等級，分為普通強度與高強度兩大類：
關鍵區分：8.8 級（含）以上稱為高強度螺栓，材質為中碳鋼或合金鋼并經調質熱處理；8.8 級以下為普通強度螺栓。

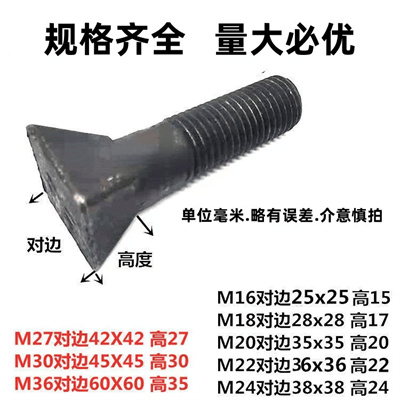

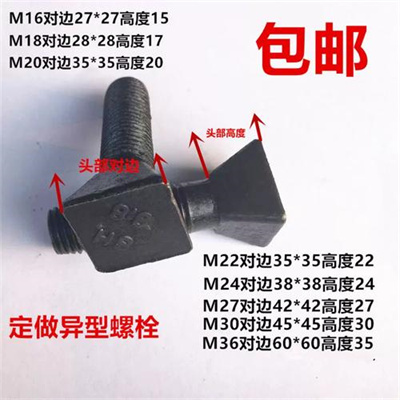

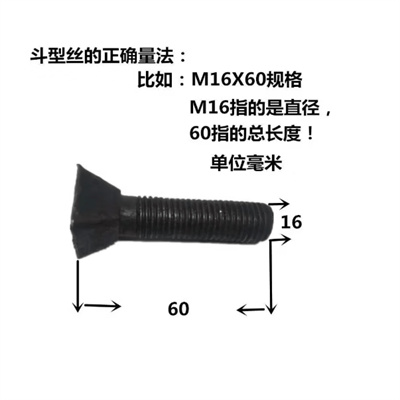

斗型螺栓的規格命名方式：M（螺紋直徑）× 總長度，例如 M16×60 表示螺紋直徑 16 mm，螺栓總長度 60 mm（含頭部）。
選型提示：高硬度礦石工況下優先選用 M24 及以上規格，直徑越大，抗剪切能力越強。
· 螺栓的斗形方頭從筒體內部穿過襯板上的螺栓孔，頭部沉入襯板凹孔，與襯板工作面齊平。
· 在筒體外側依次套上密封組件、平墊圈、彈簧墊圈，擰緊螺母。

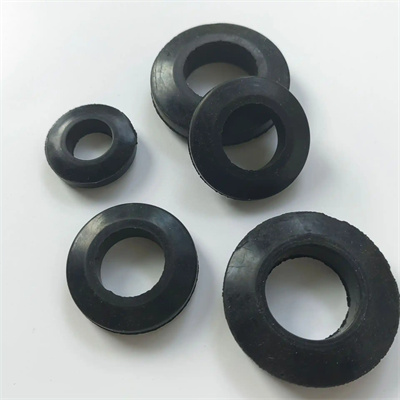

為防止料漿沿螺栓孔滲漏（濕法磨礦尤為重要），需采用可靠的密封配套：

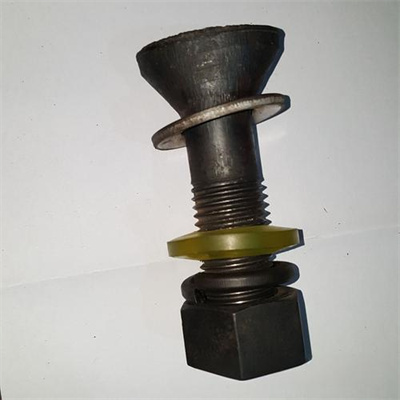

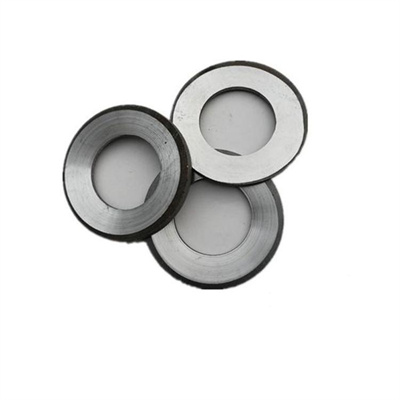

1. 螺栓 + 螺帽 + 錐面墊圈 + 麻繩/橡膠圈：擰緊時麻繩被壓入錐面間隙，消除螺栓與筒體孔之間的間隙，是濕法球磨最經典的密封方案。

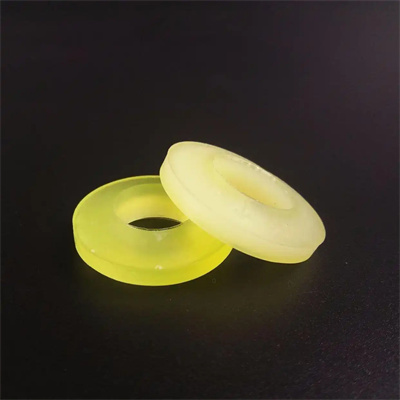

2. 螺栓 + 螺帽 + 碗形墊 + 橡膠圈：碗墊彈性補償，兼具防松與防漏功能。

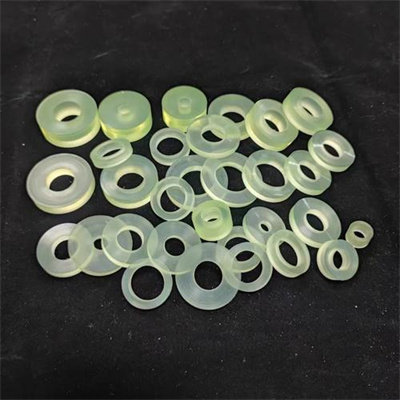

3. 螺栓 + 螺帽 + 臺階墊片 + O 型橡膠墊圈：O 型圈密封效果好，適合頻繁啟停的工況。
4. 螺栓 + 螺帽 + 平墊 + 彈墊：適用于干法磨礦，成本較低。
防松措施：必須使用雙螺母或彈簧墊圈防松，防止長期振動導致螺母松動脫落。
1. 清理筒體表面與螺栓孔內的殘留密封膠和礦渣，打磨筒體接觸面至 Ra ≤ 6.3 μm。
3. 安裝順序：從進料端向出料端鋪設，襯板交錯排列，避免形成環向貫通縫隙。
5. 襯板與筒體之間應敷設橡膠墊板或充填水泥砂漿（配比 1:1，強度等級 42.5 以上），多余部分通過緊固螺栓擠壓出來。
6. 預緊力分兩次施加：首次施加 50% 扭矩，運行 72 小時后補至 100%。
· 空載運行 1 小時，監測振動值（應 ≤ 4.5 mm/s）。
選型的第一原則是根據實際工況的沖擊載荷、物料硬度和磨蝕性來確定性能等級。切忌盲目追求高等級：
1. 合金鋼優于碳鋼：42CrMo、35CrMo、SCM435 等合金鋼經調質處理后，綜合力學性能遠優于 45# 碳鋼。
2. 熱處理工藝是核心：調質處理（淬火 + 高溫回火）獲得回火索氏體組織，實現強度與韌性的最佳匹配。熱處理溫度控制精度應在 ±5 °C 以內。
3. 螺紋工藝選擇：滾壓成型優于切削加工。滾壓使螺紋根部形成壓縮殘余應力，抗疲勞能力提升 30% 以上。
4. 頭部鍛造工藝：采用熱鐓鍛造成型，頭部組織致密，抗沖擊不開裂。
提示：高硬度礦石濕磨工況下，如礦漿呈酸性（pH < 5），應優先選用達克羅涂層或配合橡膠襯板使用，以降低腐蝕對螺栓壽命的影響。
1. 螺紋直徑：根據襯板厚度和筒體厚度選擇。高硬度礦石工況建議選 M24 以上規格。
2. 總長度：確保螺栓頭部能完全沉入襯板凹孔，同時螺桿有足夠長度伸出筒體以便安裝螺母和墊圈。計算公式為：總長度 ≥ 襯板厚度 + 筒體壁厚 + 墊圈厚度 + 螺母厚度 + 2~3 牙的余量。
3. 頭部尺寸：須與襯板凹孔匹配，確保頭部完全沉入且不轉動。
1. 材質證明：要求供應商提供原材料化學成分報告，確保為 42CrMo 或約定牌號，杜絕以 45# 鋼替代。
2. 力學性能檢測報告：抗拉強度、屈服強度、硬度等指標須符合對應性能等級標準。
3. 外觀檢查：螺紋光滑無毛刺，表面無裂紋、氧化斑點等缺陷。
4. 硬度檢測：10.9 級螺栓硬度應在 HRC 32~39 范圍內。
5. 樣品測試：批量采購前應索取樣品進行實際測試，確認各項性能達標。
斗型螺栓的更換周期并非固定天數，而是根據以下條件綜合判斷：
· 襯板磨損量達到原厚度的 70%（即剩余厚度約 30%）時，需整體更換襯板，螺栓同步更換。
· 襯板表面出現長度 ≥ 70 mm 的裂紋或局部貫穿性損傷時，需更換。
· 螺栓松動：預緊力明顯衰減，導致襯板松動、運行中出現異響。
1. 物料硬度：處理高硬度礦石時，磨損速率是軟質物料的 3~5 倍，螺栓更換周期相應縮短。
2. 鋼球匹配：鋼球直徑若超過襯板波谷間距的 1.2 倍，沖擊接觸應力增加 35%，加速螺栓疲勞。
3. 預緊力控制：安裝扭矩不足或過大都會縮短螺栓壽命。分兩次預緊是保證長期緊固效果的關鍵。
4. 防松措施：未使用雙螺母或彈簧墊圈，振動導致螺栓逐漸松動，加速磨損。
5. 密封狀態：密封失效導致礦漿滲入螺栓孔，腐蝕螺紋，降低螺栓承載能力。
6. 螺栓材質等級：10.9 級高強度螺栓在同等工況下的使用壽命顯著優于 8.8 級普通螺栓。
· 使用液壓扳手或專用工具拆卸，嚴禁氣割切割或大錘強行敲打，避免損傷筒體螺栓孔。
· 嚴格按 4.3 節安裝規范執行，預緊力分兩次施加。
· 使用力矩扳手，不同規格螺栓按對應的緊固力矩要求操作。
原因：振動導致螺母逐漸回松，或初始預緊力不足。
對策：采用雙螺母或彈簧墊圈防松；定期復緊（每 200~500 小時）；安裝時確保預緊力達到規定值。
原因：襯板磨損嚴重后，螺栓頭部暴露在工作面上直接受鋼球沖擊。
對策：定期監測襯板厚度，及時更換襯板；選用頭部硬度更高的螺栓；確保安裝時頭部完全沉入襯板凹孔。
原因：長期運行后螺栓與襯板銹蝕咬死，或預緊力過大導致變形。
對策：安裝時在螺紋部位涂防銹劑；采用液壓扳手拆卸；禁止用大錘強行敲打，以免損傷筒體。
—— 本文檔基于行業通用技術規范與工程實踐經驗編寫 ——
